產品介紹

礦用振動篩設備原理

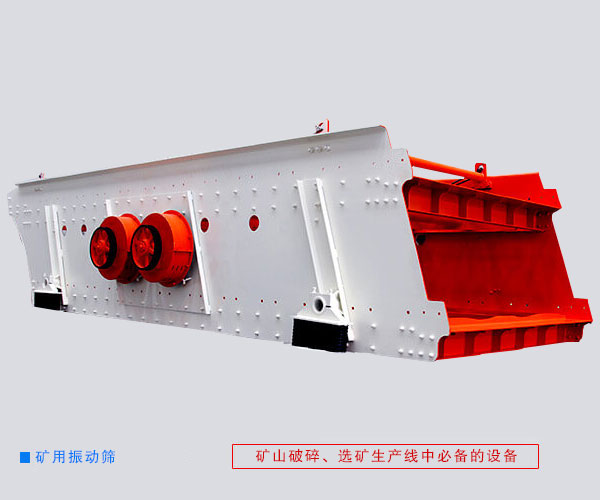

ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。主要用于礦山、冶金、煤炭、電力、建材、耐火材料等行業大塊狀物料及中小顆粒物料的篩分，如：礦石、礦粉、礦渣、石英礦、焦炭、石油焦、鐵礦石、海砂礦、河沙等。

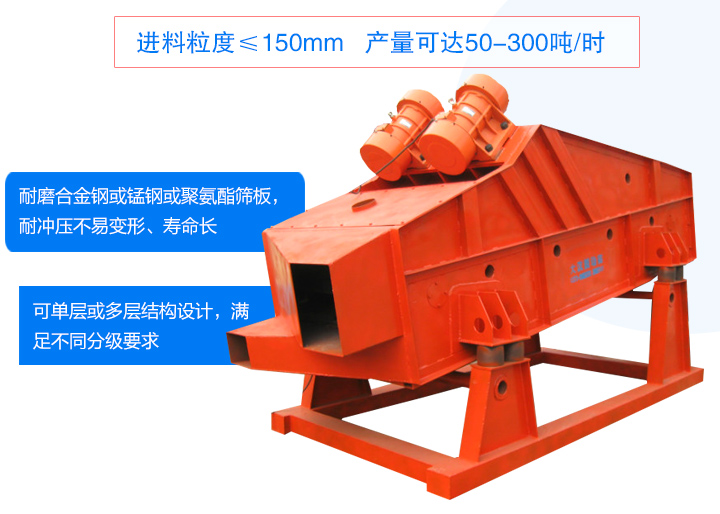

1、篩分處理能力大，篩分效率高：礦用振動篩每小時產量在50-300噸/時之間。

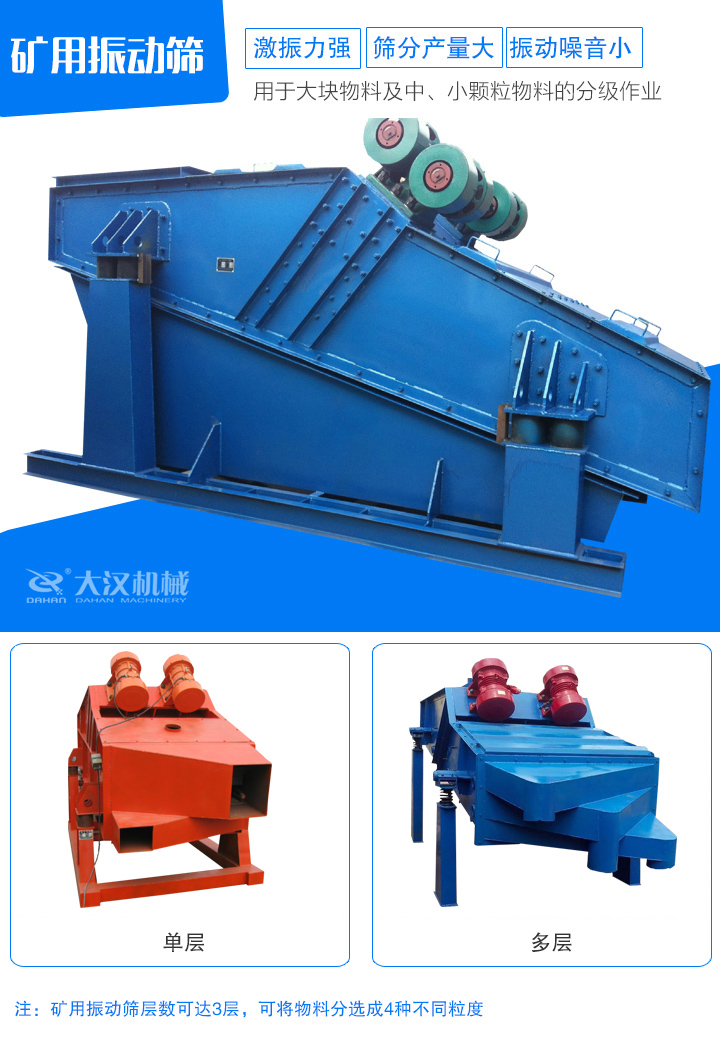

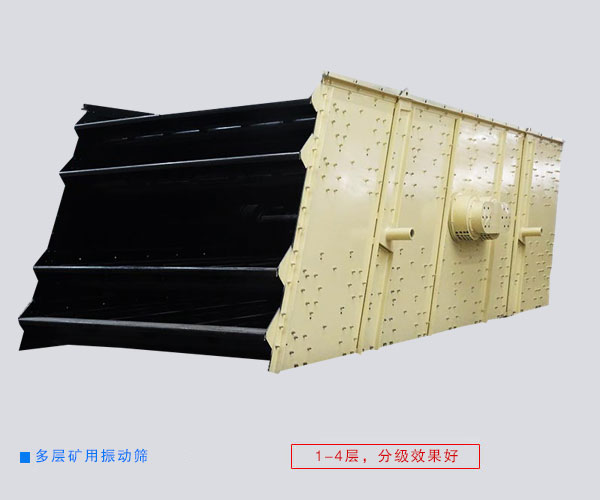

2、多層分級：單層或多層篩網設計，分級效果好。

3、不易堵孔：采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔

4、使用壽命長：篩體側板與所有連接梁均使用環槽鉚釘連接，篩框整體強度，剛度高，使用壽命長。

5、維護簡便：篩網有較大的安裝傾角,拼塊組裝篩板，拆裝方便，便于維護。

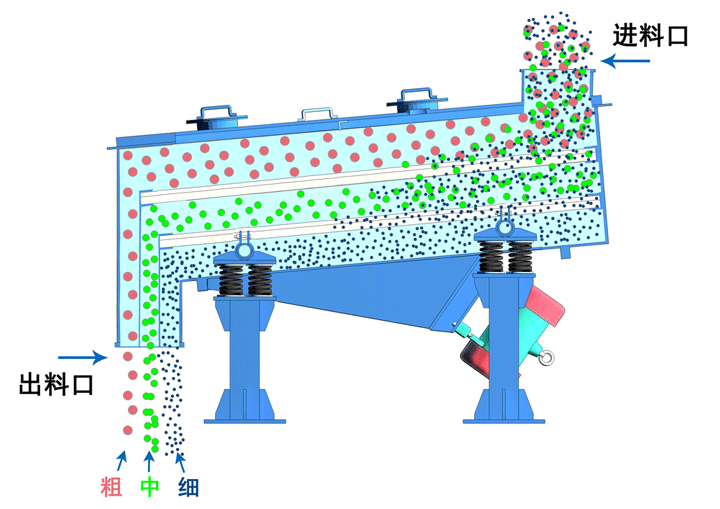

礦用振動篩設備原理

礦用振動篩由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩面作縱向前后位移，在一定條件下，篩面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩落到下層，物料在篩面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

型號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

敞開型（ZSG-□×□）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

封閉型（ZSGB-□×□）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

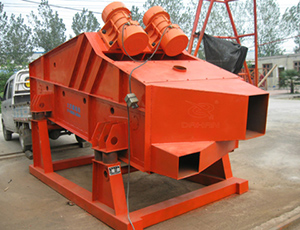

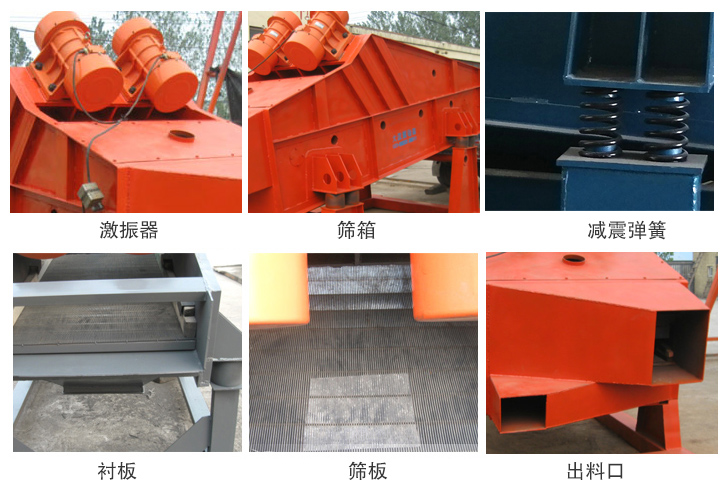

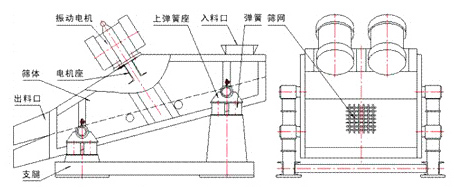

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

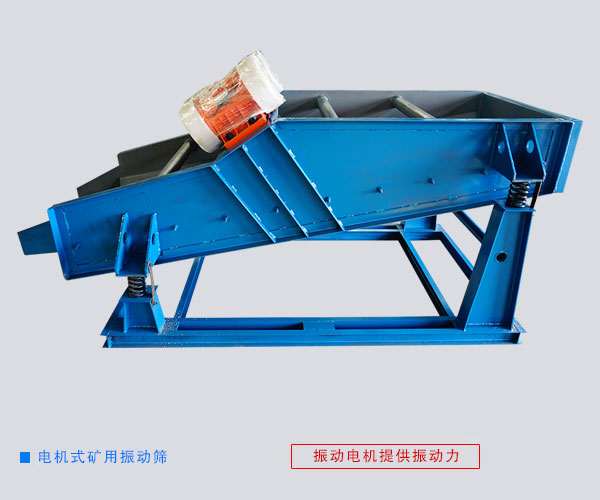

振動電機：采用高性能、高壽命的振動電機為激振源，調節振動電機激振力的大小可以改變篩機的振動幅。

減震系統：由橡膠彈簧和卡箍、支承座等組成，底架由料倉及底盤等組成，本系列振動篩的振動電機安裝方式可分為上振式和下振式兩種，激振器安裝方式可分為座式和吊掛式，還可根據用戶需要進行設計制造。

礦用振動篩選型說明

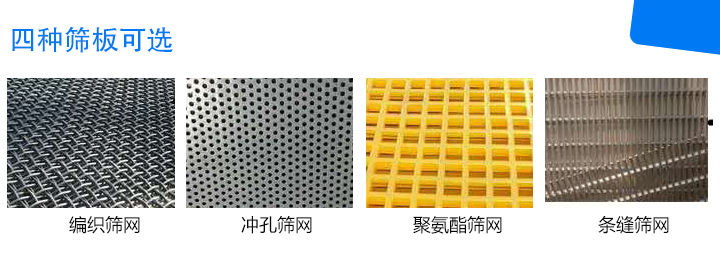

1、礦用振動篩篩板規格

編織篩網：表面光滑、耐腐蝕、耐磨損。

沖孔篩網：耐磨、耐高溫、抗震、抗拉，可根據篩選物料定制不同形狀孔。

聚氨酯篩網：使用壽命長、耐磨、耐濕性能好、承載能力大。

條縫網：易滲透、耐磨、耐腐蝕，網絲斷面為梯形，縫隙上窄下寬。

2、礦用振動篩電機轉向

礦用振動篩維護和檢修的目的是了解振動篩的全面狀況，礦用振動篩并以修理和更換損壞、磨損的零部件的方法恢復篩子的工作能力。振動篩其內容包括日常維護、定期檢查和修理。

電機轉向指的是在一臺振動篩設備上，如果使用兩臺電機的話，此兩臺振動電機的方向應是相反方向，如果兩臺電機是相對轉向的話，處理的物料量是比較小的，但是振幅比較大、振動頻率是比較高的，如果兩臺電機是同向轉向的話，處理物料的量是比較大的、振幅是比較小的、振動頻率是比較低的，可以根據具體的生產要求來進行調節振動電機的轉向。

3、礦用振動篩較佳安裝角度是多少？

1、在客戶沒有特別要求的情況下，廠家會按標準的機型生產定做，那就是水平方向，也就是說四個支腿的高度是一樣的，然后四個腿上面有膨脹絲安裝孔，可以安裝在預制水泥地上面，以防在使用過程中啟、停的瞬間激振力過大，導致篩機移位。

2、如果客戶有特殊要求，比如說客戶現場有傾斜角要求，那么我們就會按照客戶的要求去生產滿足于要求的設備；

3、傾斜角度一般沒有特別嚴格的要求，大多數保持水平即可，如果說物料較容易篩分徹底，比如網孔比較大，并且物料投進的速度或者量也不大的情況下，只要物料從上面過一下即可篩分出來，篩機的時產我們也想相應提高一些，這樣情況下我們可以略微將出料口往下傾斜一點即可；

4、如果我們的物料比較細小，網孔也小，產量要求也不是特高，我們往往也可以在保證時產的前提下，將出料口略微提高，這樣可以提高我們的篩分率。

應用行業

礦用振動篩主要用于礦山、冶金、煤炭、電力、建材、耐火材料等行業大塊狀物料及中小顆粒物料的篩分，如：礦石、礦粉、礦渣、石英礦、焦炭、石油焦、鐵礦石、海砂礦、河沙等。

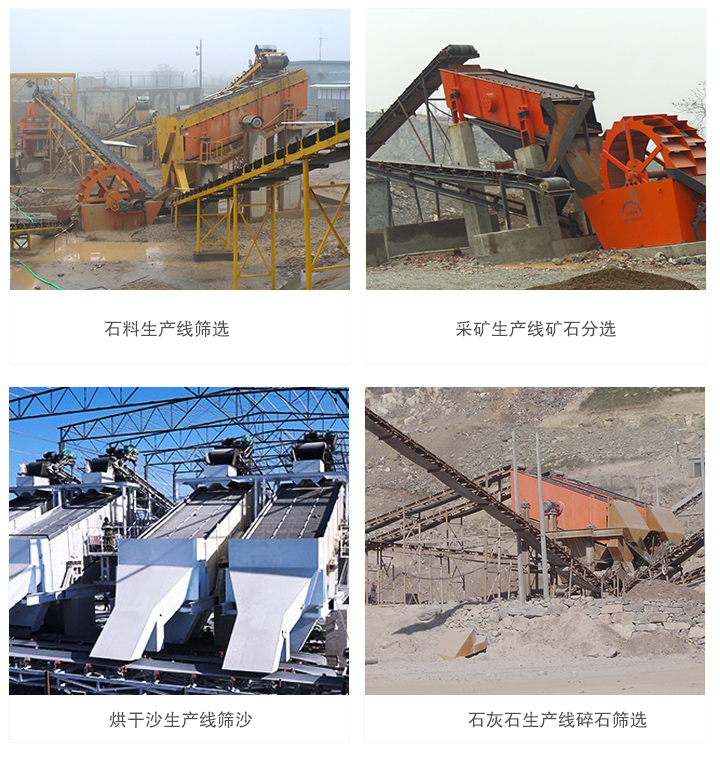

現場案例

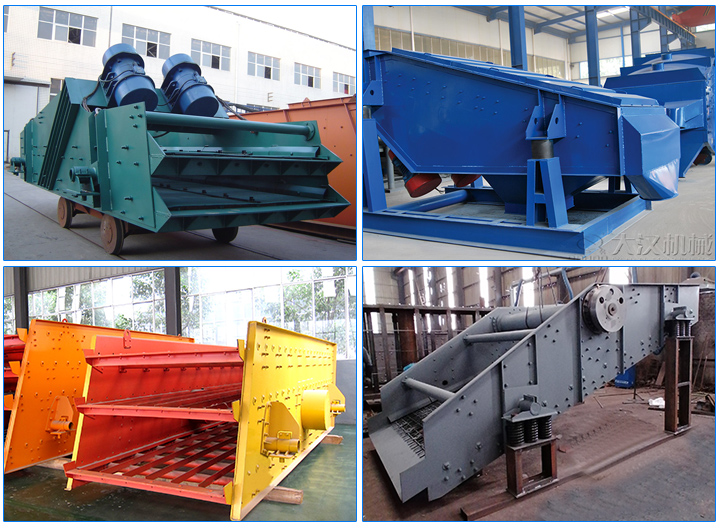

礦用振動篩廠家

1、大漢廠家建立30多年，擁有豐富的生產經驗，有10000平方米現代化標準廠房，技術工藝也比較先進。新鄉大漢設計合理，符合用戶實際需求，運作也非常平穩。

2.質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。

為了向您提供完善的售后服務，請將您的寶貴意見、建議及要求反饋給我廠。我們感謝貴單位使用我廠的產品，我廠建立有完整的營銷網絡及完善的售后服務體系，售后服務部已將您購買的產品建立了信息檔案。如果您購買的產品出現質量問題，我們將及時為您提供全方位的服務。

礦用振動篩安裝與調試

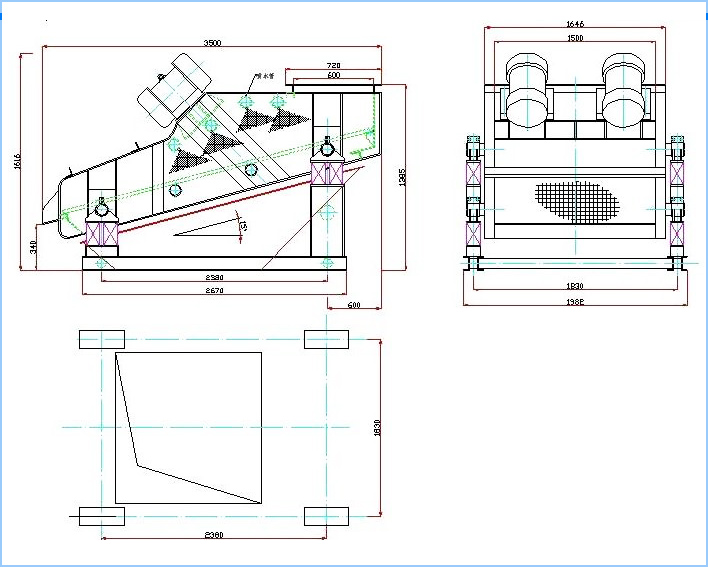

a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。

b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。

c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。

d、短時開機，檢查兩臺振動源轉向，使其相反。

e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。

f、與其他障礙物間的距離不小于100mm。

礦用振動篩維護和操作

a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。

b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。

c、空轉運行后，應將各部位螺栓重新緊固一次。

d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。

e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。

f、停車前就先停止給料，待篩面物料走完后再停車。
