產品介紹

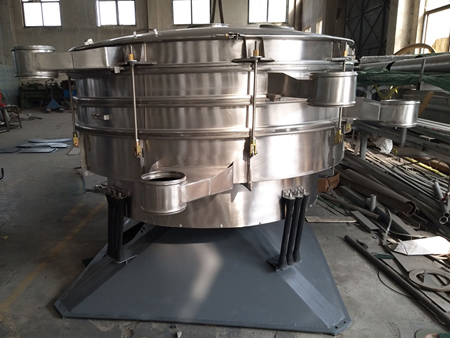

搖擺篩篩分鐵粉

搖擺篩采用仿人工搖動篩分原理，物料在篩面上呈現漸開螺旋線運動，物料與篩網得以接觸，篩分精度高達90-95%，產量是振動篩的5-10倍。搖擺篩通過柔和的搖滾篩分，不會對物料顆粒原結構造成破壞，使用壽命長，并且不易產生靜電，用于精細和超精細粉末的篩分，特別適合難處理的物料。

搖擺篩分類

大漢機械生產的搖擺篩有普通圓形搖擺篩和超聲波搖擺篩兩種:

普通圓形搖擺篩：符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

超聲波搖擺篩：是在普通搖擺篩基礎上增加了超聲波篩分系統，強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，增加過網率，降低堵網風險，提高產量。

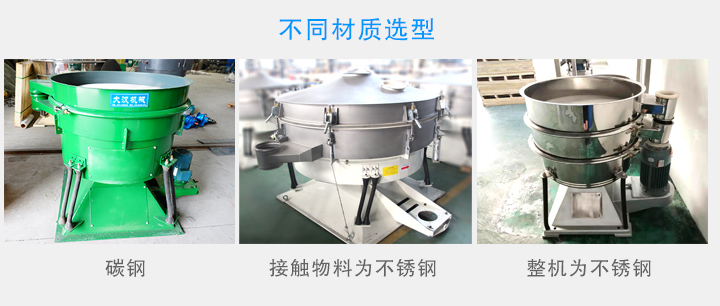

大漢搖擺篩還可根據用戶篩分物料選擇碳鋼和不銹鋼材質。

搖擺篩的工作原理

搖擺篩原理視頻

YBS搖擺篩的基本回轉運動與人工篩分相似，偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。每一種產品的停留時間可以通過振泰系列搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆料從而完成了整個篩分過程。水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素，此次過程在每篩層之間重復進行。

搖擺篩特點

1、篩分效率高：搖擺篩有效模仿人工篩分的動作和過程，物料在篩面上呈現漸開螺旋線運動軌跡，使物料在相對面積上走過相對長的路程，可實現6級分離，篩分精度高達90%-95%。

2、物料成品率高：柔和的搖滾篩分，不存在高速振動，不會對物料的顆粒原結構形成破壞，不易產生靜電，更適合對易燃易爆易產生靜電的物料進行篩分。

3、篩孔不堵塞：彈跳球、超聲波、轉筒刷三種清網裝置可選，防堵技術多樣，篩孔不易堵塞，有利于提高篩分精度和篩分產量。

4、多層篩選：每層有效篩分面積0.28—6.4㎡，可多至5層使用。

5、使用壽命長：采用低頻率小負荷工作，加速度比振動篩低4-5倍，使篩網不易損壞，延長篩網的使用壽命。

6、工作噪音小：噪音優化重理均衡，地基動態負荷低。

7、無粉塵污染：全封閉結構，密封除塵效果好，基本不存在物料粉塵泄露現象

搖擺篩結構

搖擺篩主要由進料口、篩框、篩網、電機、密封圈、出料口、網架、束環、底框、主樞軸總成、調整塊、擺振體、阻旋彈簧、主軸總成、皮帶輪、底座等部分組成。

搖擺篩結構特點

1、采用不同于普通振動篩的直連式振動裝置，該裝置時通過皮帶連接電機與傳動裝置，經由電機的倒動，通過傳動裝置時篩框做放人工的"簸""箕"，實現了篩分柔和，不破壞物料外形及特性。

2、篩網設計延長了篩分直徑，延長了物料在篩面上的停留時間，從而提高了篩分效率和精度，篩分效率相較普通振動篩提高了1-5倍，精度提高了90%-99%。

3、網架采用一次成型沖孔設計，中間設計有拖網板，確保篩網承重均勻，實現了提高篩網使用壽命的目的。

4、有三種清網裝置，分別為：彈跳球清網裝置、旋轉刷清網裝置、超聲波清網裝置，確保了篩孔不會堵塞，用戶可根據自身需求選擇。

5、振動電機安裝在篩機的外側，后期維護檢修比較方便。

搖擺篩技術參數

型 號	直徑 （mm）	篩面面積 （m²）	入料粒度 (mm)	篩分粒度 (mm)	處理能力 （t/h）	振幅 ((mm)	電機功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

搖擺篩應用行業

搖擺篩廣泛應用于化學、食品、醫藥、塑料、礦業、木業、農業、冶金、建筑等多行業的細小顆粒和微細粉物料的分級處理。

食品行業：面粉、糖、鹽、堿、味精、豆?jié){等。

醫藥行業：中藥粉、西藥粉、中西藥顆粒等。

化工行業：樹脂、涂料、橡膠、塑料、化肥、尿素等。

冶金行業：石英砂、氧化鋅、氧化鎂、電磁粉等。

客戶案例

我們的搖擺篩已經廣泛應用于：
	顆粒類：	燕麥仁14目、決明子16目、玉米碎16目、大米12-14目、黑豆5目、紅豆5目、黃豆6目、薏米8目綠豆10目、蕎麥12目、 黑米14目、糙米14目、芝麻24目、小米24目
	粉末類：	中藥粉一般60目，粗一點40目，口服60-80目、細中藥面膜100-120目、炸雞裹粉10-30目、玉米粉30目、杏仁粉30-40目、面粉50-60目、 腸粉60目、五谷雜糧30-40目、三七粉80-100目、珍珠粉120-150目、松花粉80-120目、咖啡粉100-120目
	液體類：	過濾豆?jié){、蜂蜜60-120目、過濾藥渣、湯渣、茶葉水80-150目
	其他類：	花椒6目、蟲糞篩30目、貓砂30-40目、蝴蝶面50目、 辣椒籽8-10目、 沙畫80-120目、 食用油、機械油渣150-200目、 黃粉蟲產卵篩12目

搖擺篩與一般振動篩相比有何優勢？

1、篩分精度高：篩分效率可達90%-95%，通過加裝清網裝置可保證基本不會出現堵孔現象。

2、篩分產量大：搖擺篩產量是一般振動篩的5-10倍。

3、對物料破損率低：搖擺篩采用仿人工篩分原理，不會因高速振動破壞物料的形狀，提高物料的成品質量。而一般振動篩通過高速振動原理來篩分物料，正是因為高速振動的原因會破壞物料的形狀。

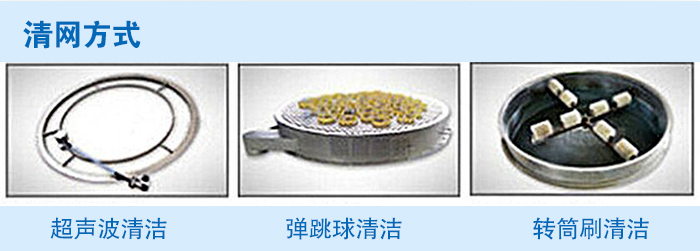

搖擺篩清網方式

超聲波清潔：高頻率超聲波被傳輸到篩網上，既清潔了篩網，又顯著提高了生產能力。適用于大多精細的、大產量的、難篩分的物料。

彈跳球清潔：符合食品的橡膠、硅膠球在篩網下的沖孔板上跳動，彈擊金屬網，減少網孔堵塞。此系統簡單易用、維護方便，適用于大多數顆粒物料。

轉筒刷清潔：轉筒刷由安裝在基底盤上的減速齒驅動，在搖擺篩篩網下旋轉刷網，清潔物料，適用于球形、結晶及脆性物料的篩分。

售后服務

保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。

問：搖擺篩如何選型？

答：根據物料性質如含水量、靜電、劇團、結塊、輕比重等特性選擇合適篩網尺寸和清網裝置，根據應用行業的要求去選擇合適的材質，根據生產產量要求合理選擇型號，還可根據需求進行定制。

問：搖擺篩多少錢一臺？

答：單臺價格是4000元起，受篩機直徑、層級、材質等因素影響，其價格會有多波動，具體以可咨詢大漢客服。

問：搖擺篩廠家如何選擇？

答：根據廠家生產規模、制造標準、選材、價格、服務等多方面考量，然后實地考察后綜合多方面因素，再行購買事宜。

問：搖擺篩的運動軌跡是什么樣子的?

答：搖擺篩的運動軌跡瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成即螺旋運動。
